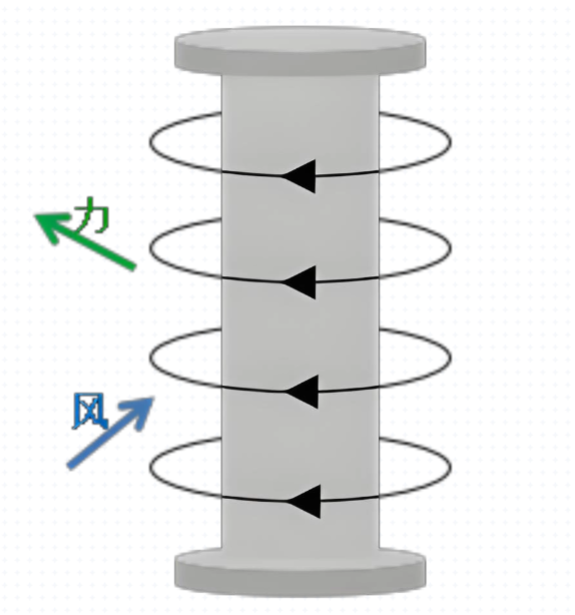

近年来，随着绿色航运的发展，旋筒风帆逐渐成为船舶节能改造的重要装备。相比传统螺旋桨推进系统，旋筒风帆依靠旋转产生马格努斯效应获得辅助推力，其工作原理决定了设备必须长期保持稳定、连续运行。然而，在实际制造和调试过程中，不少企业都会遇到这样一个问题：明明已经完成现场动平衡，振动值也明显下降，但设备在某些转速区间仍会出现周期性振动放大的现象。
很多人第一反应是认为动平衡没有做好，继续增加配重或者反复校正平衡。但大量现场经验表明，这类问题往往并不是不平衡造成的，而是旋筒风帆特有的振动耦合现象，其中最典型的一种就是拍振（Beat）。
拍振本质上是一种频率耦合现象。当两个频率十分接近的振动源同时存在时，它们之间会发生周期性的叠加与抵消，使振动幅值时大时小，形成一种明显的波动现象。
对于普通电机或风机来说，设备通常只有一个主要激励源，因此拍振出现的概率并不高。而旋筒风帆采用滚轮驱动方式，整个系统同时存在旋筒、电机、减速机、小滚轮等多个旋转部件，每个部件都有自己的转频和谐波。当这些频率逐渐接近时，就容易形成拍振。
以江苏振迪检测近期完成的一套旋筒风帆现场检测为例，设备采用减速机与滚轮共同驱动旋筒运行，减速机传动比约为11.58，小滚轮传动比约为5.5。现场完成动平衡后，旋筒1倍频振动已经得到明显改善，但继续分析不同转速下的频谱时发现，小滚轮倍频与电机倍频在部分工况逐渐接近，局部振动再次出现放大趋势。这种振动并不是新的故障，而是典型的拍振特征。
很多企业容易把动平衡理解为"消除所有振动"。事实上，动平衡解决的是质量分布不均引起的离心力问题，而拍振属于多个激励源之间的耦合作用，两者并不是同一种故障。
在本次项目中，工程师首先根据频谱判断旋筒存在明显质量偏心，在风筒轻点位置累计增加约19kg配重后，130RPM工况下1倍频振动由1.3mm/s RMS下降至0.09mm/s RMS，总振动由2.4mm/s RMS下降至0.9mm/s RMS。从动平衡角度来看，这已经是一次非常成功的校正。
但复测频谱显示，设备仍然存在电机1倍频、小滚轮1倍频及多阶谐波。随着转速不断提升，这些激励频率之间逐渐靠近，拍振现象开始显现。因此，即使继续增加配重，也无法消除这些频率之间的相互作用，反而可能破坏已经建立的平衡状态。
这也是为什么经验丰富的振动工程师在完成动平衡之后，通常还会继续进行频谱分析，而不会仅凭总振动值判断设备状态。
除了拍振之外，旋筒风帆还有一个容易被忽视的特征——高次谐波。

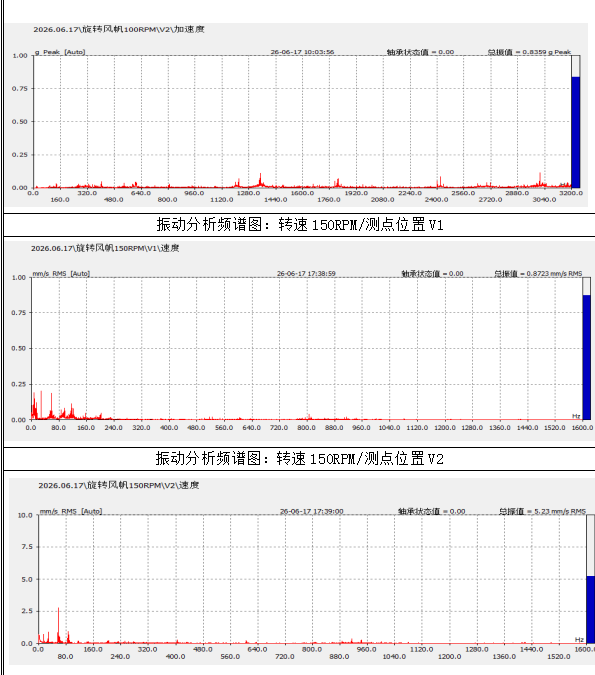

在本次检测过程中，当设备运行至150RPM和170RPM附近时，风筒1倍频附近逐渐出现多个高次谐波。这类频谱特征通常意味着系统已经不仅仅存在质量偏心，还可能存在摩擦、接触刚度变化或局部几何误差等非线性因素。
对于滚轮驱动结构而言，如果滚轮加工精度不足、安装偏差较大，或者风筒外圆圆度存在误差，在连续滚动接触过程中都会产生周期性的冲击载荷。这些冲击不会表现为单一频率，而是形成一系列高次谐波，因此频谱会越来越复杂。
很多制造企业在设备出厂时只关注总振动值是否达标，而忽略了频谱结构是否健康。事实上，高次谐波往往比总振动值更早反映潜在问题，也是预测性维护的重要依据。
传统设备的振动检测更多关注某一次检测结果，而旋筒风帆属于长期连续运行设备，其运行状态会随着滚轮磨损、轴承间隙变化、结构刚度变化不断发生改变。因此，一次检测只能说明当前状态，真正有价值的是建立长期趋势。
江苏振迪检测建议，对于旋筒风帆，应建立完整的振动数据库，至少包括不同转速下的速度谱、加速度谱、位移谱以及主要特征频率变化趋势。通过持续跟踪电机1倍频、滚轮倍频、旋筒1倍频及高次谐波变化情况，可以提前发现滚轮磨损、轴承退化、结构松动等潜在问题，将故障消除在萌芽阶段，而不是等到设备出现明显异常后再进行维修。
近年来，越来越多旋筒风帆制造企业开始将振动分析纳入产品交付流程，其目的已经不仅仅是降低振动值，更重要的是利用频谱分析验证设备制造质量和装配质量。
一次完整的现场检测，可以判断旋筒是否存在质量偏心，可以识别驱动滚轮是否加工精度不足，可以发现电机安装刚度是否合理，也能够评估轴承运行状态是否正常。这些信息远比一个简单的振动数值更有价值。
江苏振迪检测长期开展大型旋转设备现场动平衡、振动检测及故障诊断服务，在旋筒风帆、风机、冷却塔、汽轮机、高速主轴等设备领域积累了丰富经验。对于旋筒风帆而言，真正优秀的振动分析，不是把每一次振动都归结为动平衡，而是通过数据找到振动背后的真正原因，为设备长期稳定运行提供可靠依据。
