在工业生产中，电机就像设备的“心脏”，一旦出现问题，往往牵一发而动全身。如何快速、准确地找到病根，是设备管理者最关心的问题。今天，我们通过一个真实的维修案例，带大家了解如何利用振动频谱分析技术，精准诊断电机内部故障，避免非计划停机。

设备背景

某大型工厂氩回收装置的核心压缩机，配套一台高压异步电机。该电机功率660kW，电压等级10kV，额定转速接近3000r/min，采用润滑脂润滑，防护等级较高，适用于工业现场复杂环境。

该机组为新安装设备，但在首次运行测试时，却出现了令人不安的状况。

异常现象：新电机为何“声音不对”？

1.  异响明显：电机运行过程中，发出间歇性的大分贝异常噪音，时有时无。

2.  振动超标：对电机各测点进行振动检测，绝大多数点位的数据评级都处于C级或D级（即“不合格”或“危险”状态）。

3.  机械损伤：巡检还发现，电机非驱动端的风扇罩壳固定螺栓发生断裂。

新设备出现如此严重的问题，显然不能贸然投入长期运行。为了探明真相，工程师引入了精密振动分析仪。

诊断过程：频谱中的“蛛丝马迹”

通过对采集到的振动信号进行频谱分析（如图2），工程师发现了关键线索：

   能量集中：频谱波形以工频及其谐波成分为主。

   典型特征：在工频周围，出现了明显的低频边频带。

   动态关联：现场人员注意到，每当异常噪声出现时，频谱上的边频带就会变宽、更杂乱。

诊断结论：

结合振动总值超标、工频谐波丰富以及特有的边频调制现象，工程师初步判定：电机转子存在笼条松动或断条故障。

并建议：立即将电机返厂拆解检修，重点检查转子导条及端环的焊接或铸造情况，并校准装配间隙；同时修复损坏的螺栓。

维修验证：数据证明一切

2021年10月，电机返厂完成大修后重新安装。再次启动测试，结果令人欣慰：

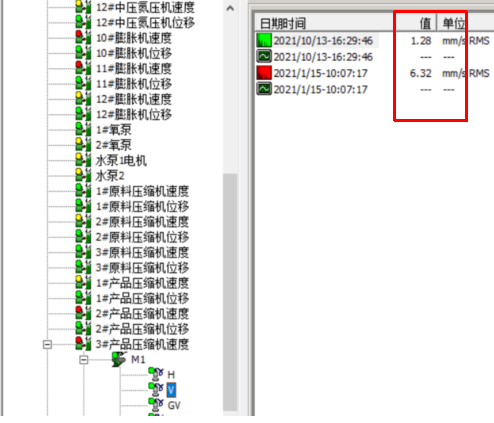

   振动数据对比：电机轴承座的振动速度有效值（RMS）从维修前的 6.32mm/s 大幅下降至 1.28mm/s 左右。（如下图趋势图所示）

   运行状态：异响消失，设备运行平稳，各测点数据均达到优良（A级）水平。

案例启示：状态监测的价值

一个小小的转子故障，如果不及时发现，轻则导致电机效率下降、停机检修；重则可能引发转子扫膛、绕组烧毁，造成数倍的经济损失。

通过本次案例可以看出：

1.  听音+数据结合：人工巡检时的异响是重要线索，但只有通过精密的数据分析才能准确定位病因。

2.  频谱分析是核心工具：转子断条等电气类故障，在振动频谱上具有极强的辨识度，是预知性维护的关键手段。

3.  防患于未然：在设备投运初期进行振动“体检”，可以提前发现制造或安装隐患，避免带病运行。
